Nachhaltig wasserdichte Bauwerke
Monitoring-Control System
Permanete, präzise und automatische Ortung von Leckagen
Das Monitoring-Control System von Protectum ist ein fest installiertes Überwachungssystem, welches die Dichtheit einer Bauwerksabdichtung permanent überwacht. Das System nutzt die elektrisch isolierenden Eigenschaften von Dichtungswerkstoffen, indem unter der Bauwerksabdichtung eine leitfähig eingestellte Kontaktlage angeordnet wird. Diese wird in einen Stromkreis mit einer Gegenelektrode auf der Obeseite der Abdichtung geschaltet. Im Falle einer Undichtigkeit fließt ein Ausgleichsstrom. Die automatische Ortung und Meldung von Leckagen erfolgt durch kontinuierliches Messen der Spannungsverteilung in der Kontaktlage, ermittelt durch rasterförmig angeordnete Messstellen. Alle Daten werden in Echtzeit an ein zentrales Monitoring Online-Portal übertragen, sodass Schäden frühzeitig sichtbar werden und gezielt behoben werden können.
Vielseitige Einsatzmöglichkeiten
Das System eignet sich sowohl für Neubauten als auch für die Bauwerkssanierung. Es kann unter verschiedenen Abdichtungsarten eingesetzt werden, einschließlich in Heißbitumen verlegte Bahnen, unter Kunststoffdichtungsbahnen oder anderen gängigen Abdichtungssystemen. Siehe dazu auch unsere Anwendungsbeispiele von typischen Dachaufbauten.
Umfassender Schutz
Das Monitoring-Control System bietet einen zuverlässigen Schutz für die gesamte Bausubstanz sowie für Menschen und Werte, indem es frühzeitig auf Undichtigkeiten hinweist. So sorgt das System für langfristige Sicherheit und Stabilität.

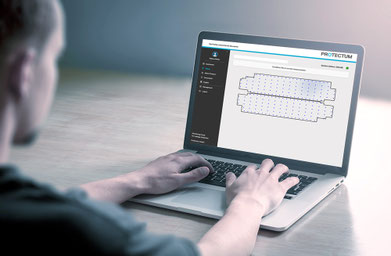

Monitoring-Portal
Alle Messdaten werden kontinuierlich im Online-Portal visualisiert und archiviert. Warnmeldungen können per E-Mail empfangen werden, die Messhystorie stellt sicher, dass der genaue Zeitpunkt eines Schadens jedezeit nachverfolgt werden kann.
Intuitive Verlegung
Die objektspezifisch vorkonfektionierten Messpunktleitungen lassen sich mühelos ausrollen und fixieren – selbst auf komplexen Dachgeometrien. Die als Rollenware gelieferte Kontaktlage wird vollflächig verlegt.
Echtzeitinformationen
Leckagen werden sofort erkannt und lokalisiert, bevor Wasser in das Bauwerk eindringt. So können Gegenmaßnahmen schnell und gezielt umgesetzt werden, ohne dass wertvolle Zeit verloren geht.
Präzise Leckageortung
Die intelligente Sensor- und Messmatrix ermöglicht eine präzise Ortung der Schadstellen. Dadurch lassen sich Undichtigkeiten schnell und zuverlässig identifizieren, ohne großflächige Öffnungen im Dachpaket vornehmen zu müssen. Das spart Zeit und reduziert Kosten.
Vollflächige Dichtheitskontrolle
Das PROTECTUM-MCS misst kontinuierlich die Spannungsverteilung innerhalb einer vollflächig verlegten Kontaktlage. Dies ermöglich die automatische Lokalisierung und Meldung von Leckagen an jeder beliebigen Stelle der Abdichtung.

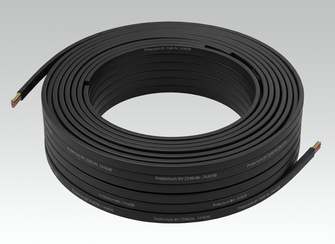

Messpunktleitungen
Unsere flachen, schlanken Messpunktleitungen werden für jedes Objekt individuell vorkonfektioniert und nach einem eindeutig definierten Verlegeschema verlegt.
Die Messpunktleitungen lassen sich mühelos installieren: Positionieren, Ausrollen und Fixieren – mehr ist nicht nötig.
Durch ihre flexible Bauweise eignet sich das Monitoring-Control System auch für anspruchsvolle oder komplexe Dachgeometrien und gewährleistet eine zuverlässige Verbindung aller Messstellen mit der Auswerteeinheit. Unsere Produkte werden objektbezogen gekennzeichnet und ermöglichen dadurch eine einfache und praxisnahe Verlegung.
Kontaktlage
Die vollflächig verlegte Kontaktlage bildet einen zentralen Bestandteil des Dichtungskontrollsystems. Sie gewährleistet eine durchgehende und präzise Überwachung der gesamten Abdichtungsfläche und ermöglicht damit eine zuverlässige Erkennung selbst kleinster Feuchtigkeitseintritte.
Durch ihre flächige Auslegung arbeitet das System unabhängig von der eingesetzten Abdichtungsart – ganz gleich, ob die Kontaktlage in Heißbitumen eingebettet, unter Kunststoffdichtungsbahnen verlegt oder in andere Bauwerksabdichtungen integriert wird. So wird eine kontinuierliche Überwachung und langfristige Funktionssicherheit der Abdichtung gewährleistet
Messsysteme
Die Mess- und Auswerteeinheiten bilden das zentrale Steuerungssystem des Dichtungskontrollsystems und erfassen alle relevanten Daten in Echtzeit. Unsere Systeme vereinen zuverlässige Datenerfassung, leistungsstarke Auswertung und ortsunabhängigen, digitalen Zugriff über das Online-Webportal.
Die Messeinheiten der Leckageortungssysteme werden individuell an die objektspezifischen Anforderungen angepasst. Für große Dachflächen werden sie im Schaltschrank auf dem Dach installiert, um zentrale Steuerung und einfache Wartung zu gewährleisten. Bei kleineren Flächen kommen kompakte Wandmontage-Einheiten zum Einsatz, die einfache Handhabung und schnelle Integration ermöglichen.
Anwendungsbeispiele - Monitoring Control System
Auf der Detailseite finden Sie mehrere typische Dachaufbauten und Anwendungsbeispiele mit Erläuterungen – oder Sie wechseln direkt zu unseren Projektbeispielen. So lässt sich auf einen Blick erkennen, wie flexibel das System in unterschiedliche Projekt- und Dachtypen intengriert werden kann.
Stichtagbezogene Überwachung
Als Alternative zum Monitoring-Control-System bietet PROTECTUM auch das Condition Monitoring an. Dieses System ist besonders dann sinnvoll, wenn keine dauerhafte Dichtigkeitsprüfung erforderlich ist, sondern die Kontrolle nach Fertigstellung der Abdichtung, in größeren regelmäßigen Abständen oder im Verdachtsfall erfolgen soll.
